Maschinenpark

Dreh- und Frästeile in den besten Maschinen!

In unserem modernen Maschinenpark fertigen wir mit gelernten Fachkräften hochwertige Produkte. Unsere erfahrenen Zerspanungsprofis können ihr Knowhow an unseren innovativen Hightech-Maschinen optimal nutzen. Die ST-R CNC-Technik GmbH gewährleistet Ihnen so eine fristgerechte Lieferung Ihrer Aufträge auch im größeren Umfang bei kontinuierlich hohem Qualitätsstandard.

Während der Produktionsprozesse begleiten wir unsere Kunden natürlich mit fachgerechter Beratung.

Externe Programmierung über ein CAM-System in 2D und 3D

Die Programmierung aller CNC-Maschinen erfolgt an externen Arbeitsplätzen in unserem Haus. Je nach Anforderung greifen wir hierbei auf die Möglichkeit der 2D- oder 3D-Darstellung zurück. Auf diese Weise garantieren wir Ihnen eine schnelle und unkomplizierte Abwicklung von der Bestellung bis zur Lieferung.

Dreh- & Fräszentrum mit bis zu 5 Achsen

Unsere Dreh- & Fräszentren INDEX G200 u. G300 sind mit Y- und B-Achse ausgestattet. Das ermöglicht uns eine 6-Seiten-Komplettbearbeitung der Werkstücke. Diese können jeweils in einem einzigen Arbeitsgang produziert werden und das bedeutet enge Toleranzen und eine kurze Bearbeitungs- und Durchlaufzeit. Sogar schräge Fräsungen und Bohrungen sind durch die B-Achse möglich. Unsere INDEX G200 u. G300 arbeiten dabei mit bis zu 28 angetriebenen Werkzeugen.

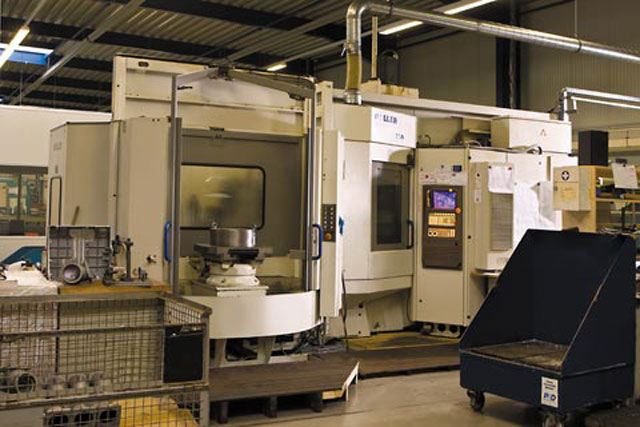

Wir sind außerdem mit einer HELLER MCS-H 250 (4-fach Plattenpool) und HELLER MC 16 ausgestattet. Damit umfasst unser Produktprogramm auch horizontale Bearbeitungszentren.

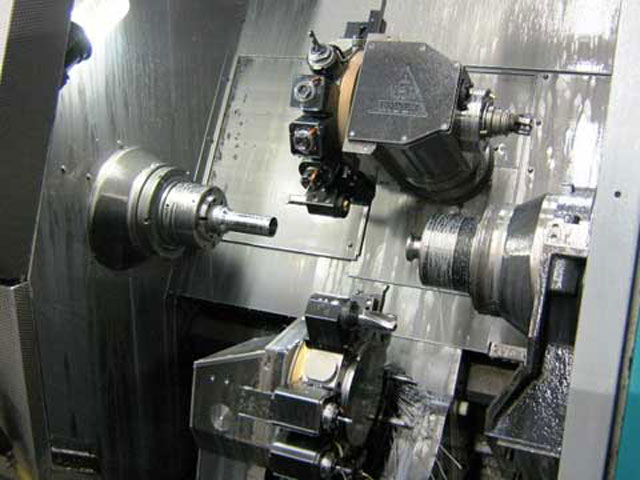

INDEX G200 mit Zusatzfrässpindel / 3m Stangennachschub

IndexG 200G 300
HauptspindelSpindel-Ø-Zangensp.mm6065
Spannfutter-Ømm140/160120/200
GegenspindelSpindel-Ø-Zangensp.mm6065
Spannfutter-Ømm140/160120/200
AchsenXZCYXZCY

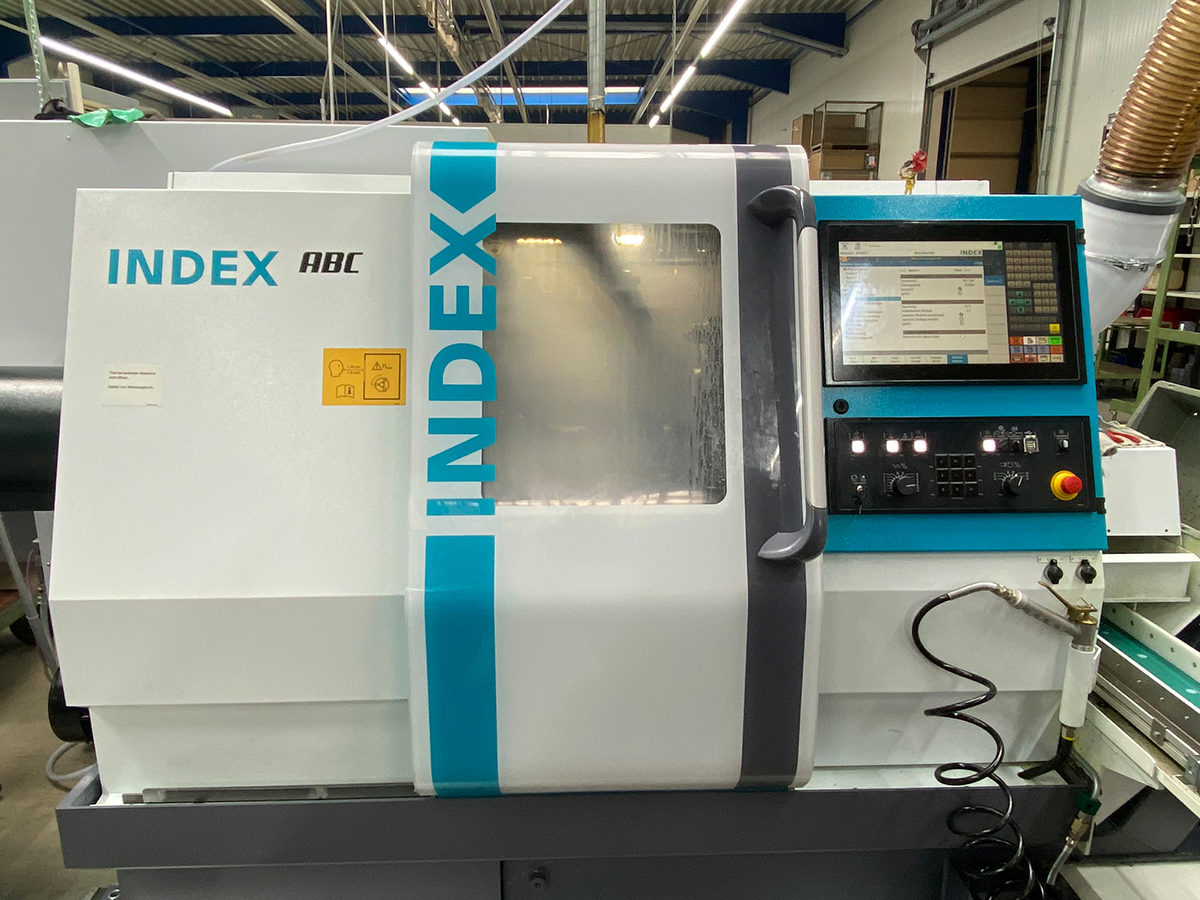

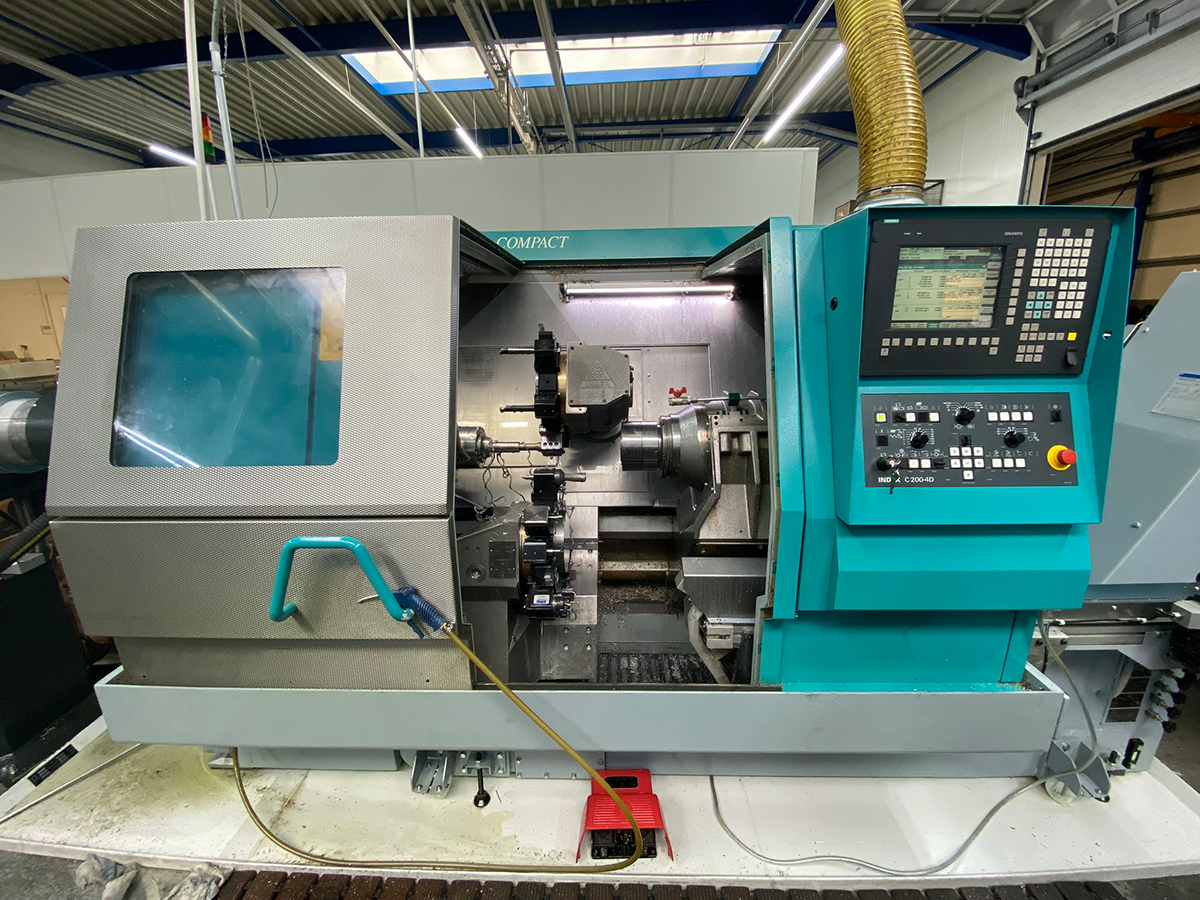

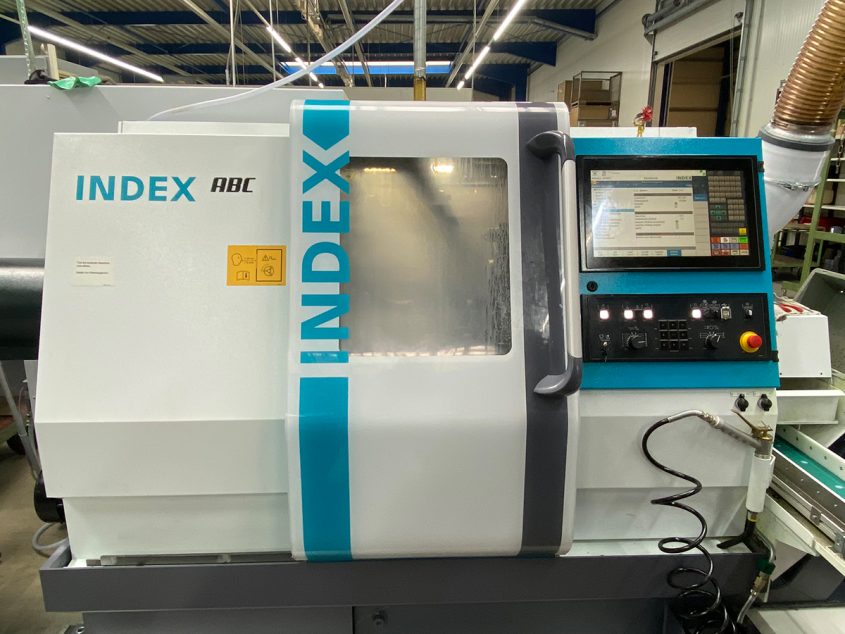

G 200 compact + ABC

IndexG200CABC
ArbeitsspindelSpindeldurchlassmm6565
Zangenspannung
Spindel-Außdendurchmesser
mm6542
im Vorderlagermm11070
Futterdurchmessermm200100
Achsen4 XZCY4 XZCY

Drehautomat - für schnellere Bearbeitung

  • Simultanbearbeitung mit 2 oder 3 Revolvern
  • Hohe Beschleunigung (1g) und hohe Eilgänge (60 m/min)
  • Werkzeugträger mit Y-Achse an Haupt- und Gegenspindel verfügbar
  • 2 leistungsstarke, baugleiche Motorspindeln
  • Sehr gute Schwingungsdämpfung durch INDEX SingleSlide
  • Maximale Teilevielfalt durch 3 Revolver und 42 Werkzeuge

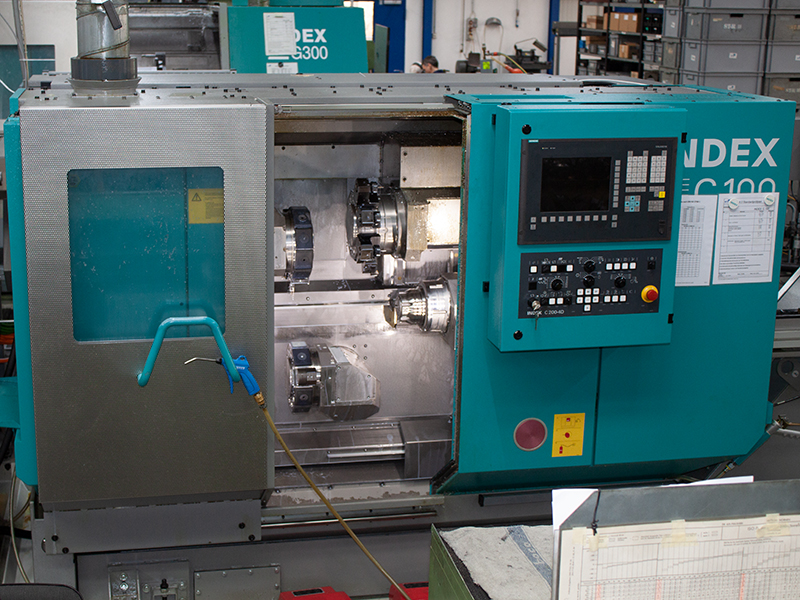

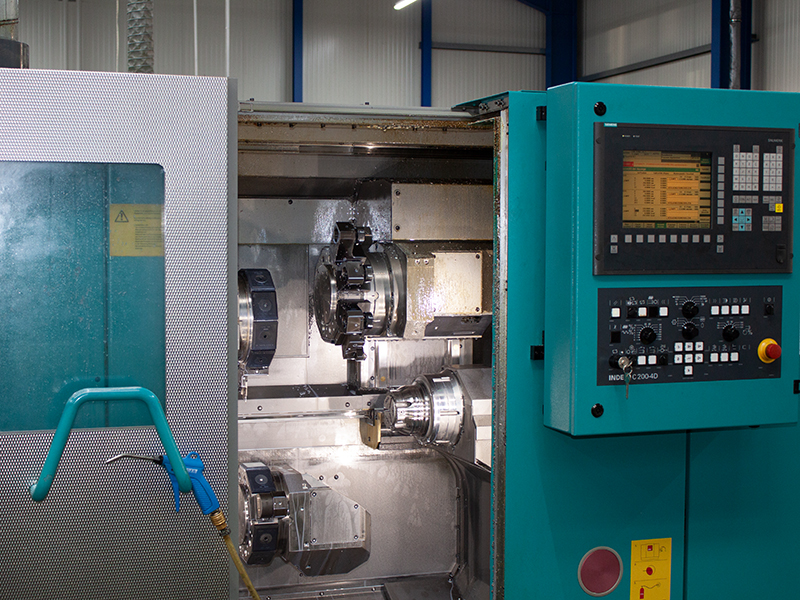

INDEXC 100
Spindeldruchlassmm42
Spannfutterdurchmessermm110
Drehlängemm400
Futterdurchmessermm100
AchsenXZCY
HellerMC 16MCS 250
Werkzeugplätze80180
Arbeitsbereich X-Achsemm630800
Arbeitsbereich Y-Achsemm500800
Arbeitsbereich Z-Achsemm560970

Produktivität in voller Bandbreite

  • horizontale 4-Achs-Bearbeitungszentrum mit Palettenwechsler
  • ausgelegt für hohe Prozessstabilität und voll belastbar bis in Grenzbereiche
  • hochgradig standardisiert und individuell konfigurierbar

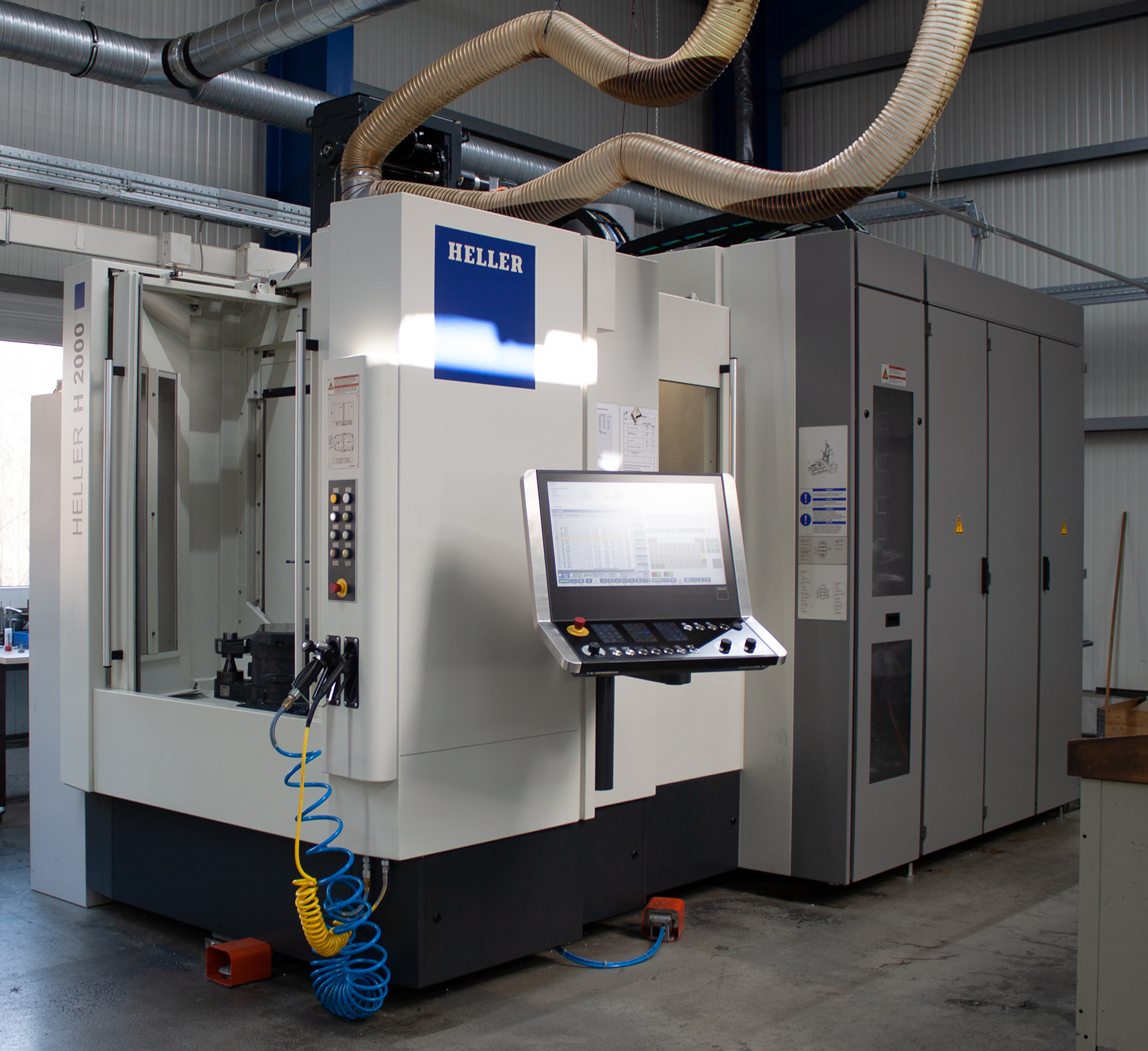

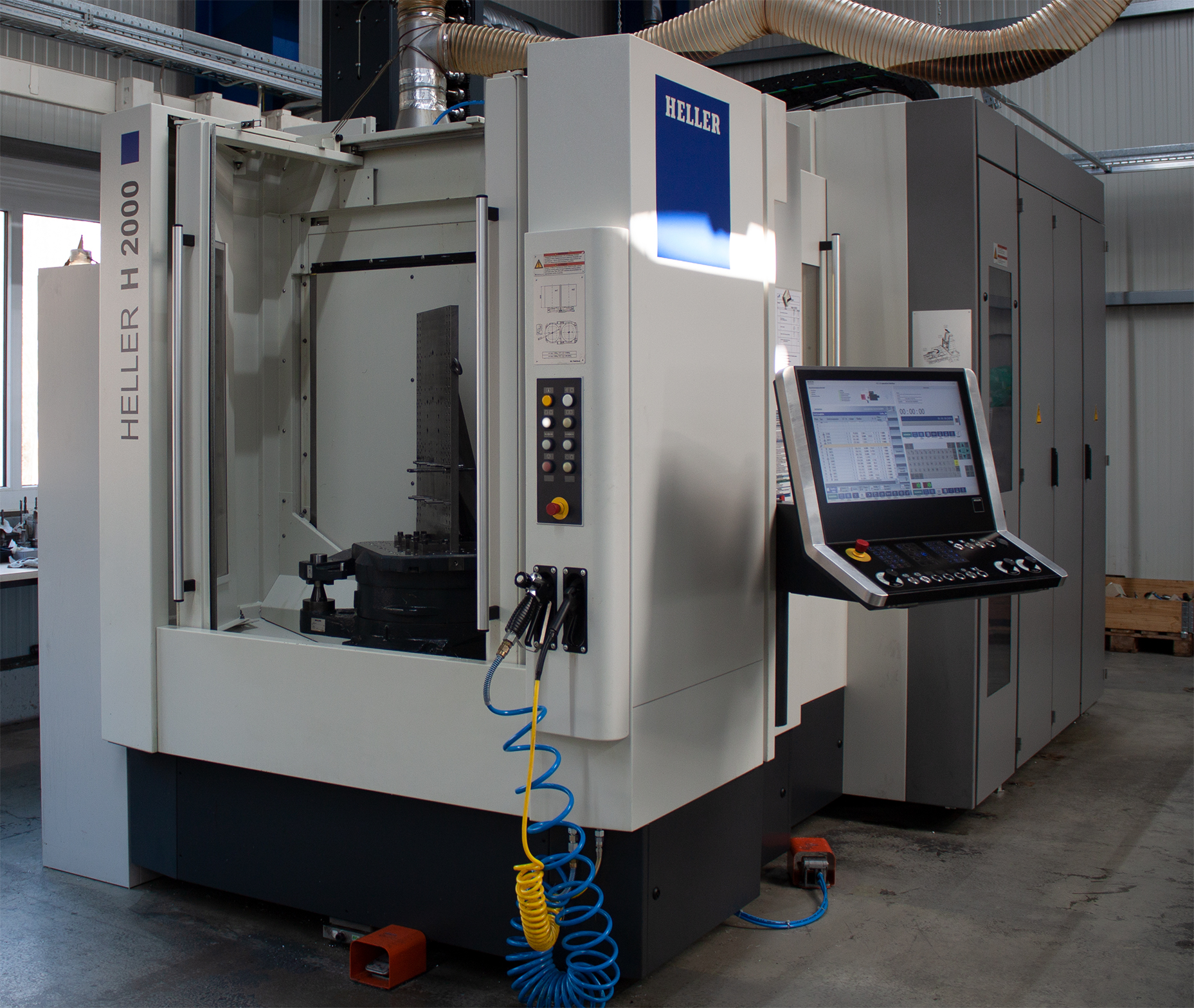

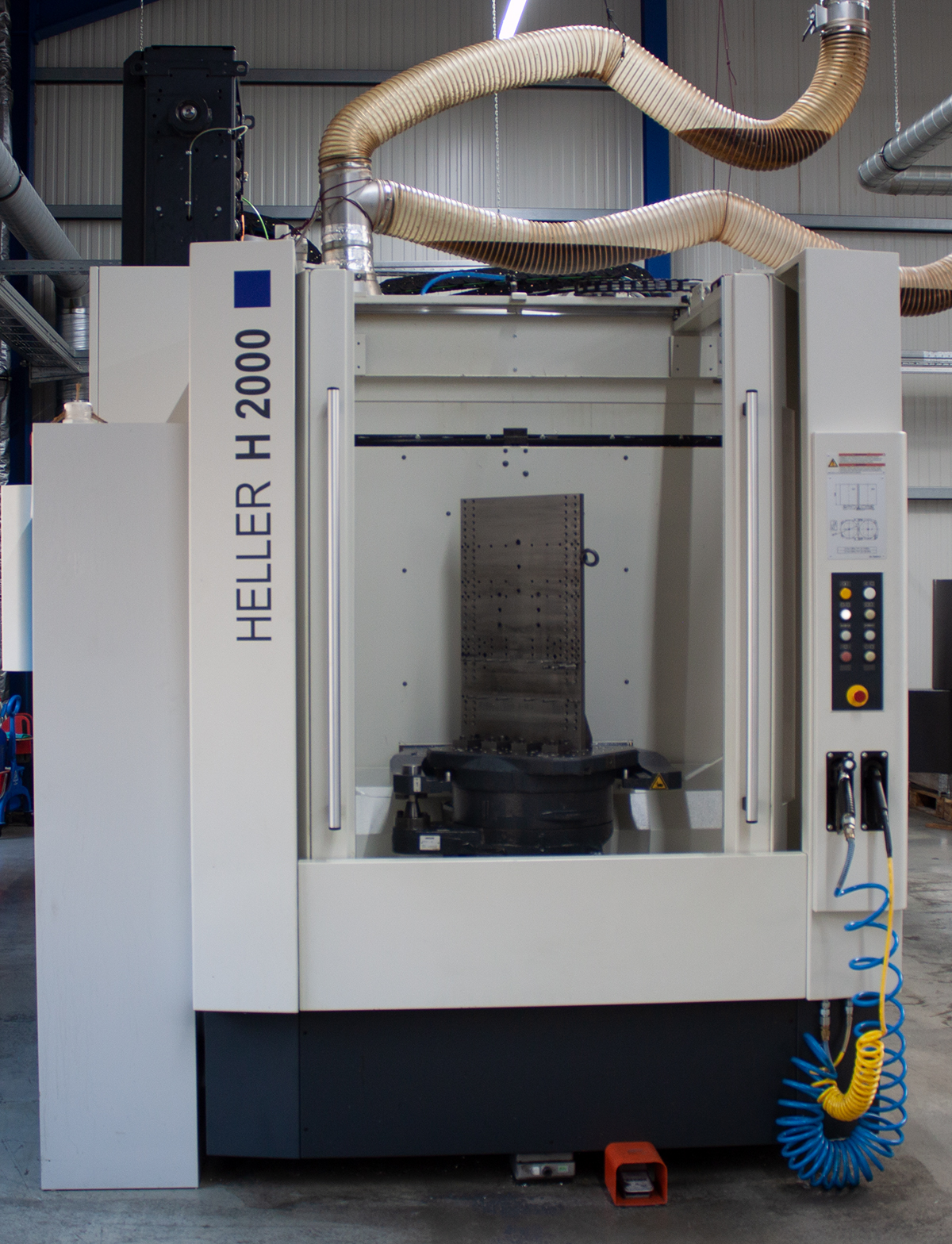

HellerH 2000
Arbeitsbereich
X/Y/Z-Achse
mm630
WerkzeugschaftGrößeHSK-A 63
Aufspannfläche
(Nenngröße)
mm400 x 500
Aufspannmasse
(Power - Speed)
kg800

3D-Messmaschinen

Mit unserer 3D-Messmaschine WENZEL RS überprüfen wir Ihre Werkstücke, programmieren Messungen und erstellen Messprotokolle. Jede Messung kann also wiederholt durchgeführt werden. So haben Sie die Möglichkeit mit den erstellten Protokollen Ihren Wareneingang zu rationalisieren.
Unser berührungsloses Messsystem VISION HAWK bietet zudem höchste Messgenauigkeit durch klare und scharfe Bilder. Auch komplexe Werkstücke aller Art können so genau unter die Lupe genommen werden.

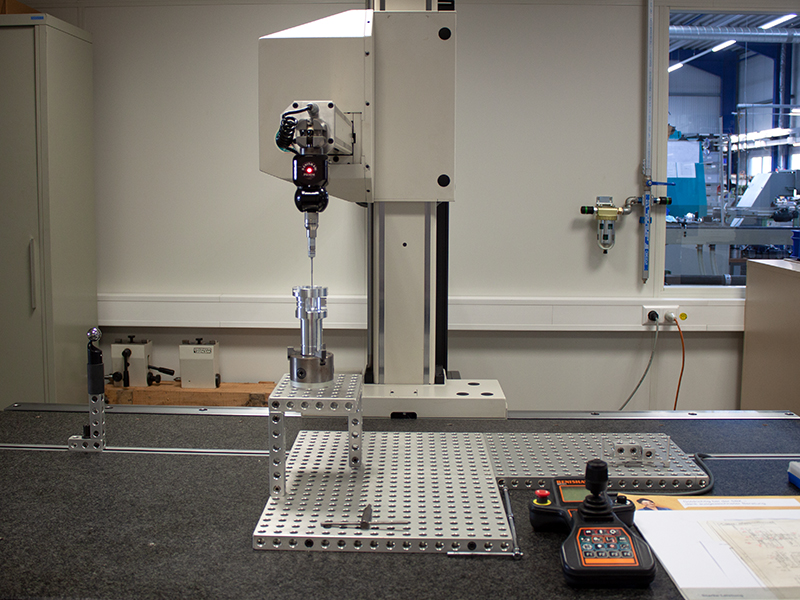

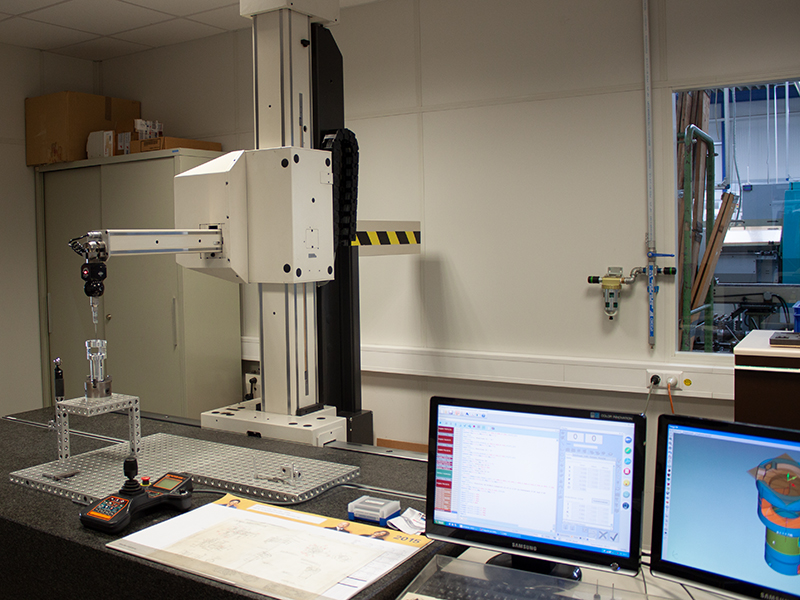

3-D-Messmaschine WENZEL RS

WenzelRS
AchsenXmm1500
ymm800
Zmm800
Max. AbweichungZulässige Abweichung
U1 X-Achseµm 2,0µm 37,0
U1 Y-Achseµm 3,0µm 25,0
U1 Z-Achseµm 2,0µm 36,0
U3 (L=500)µm 7,0

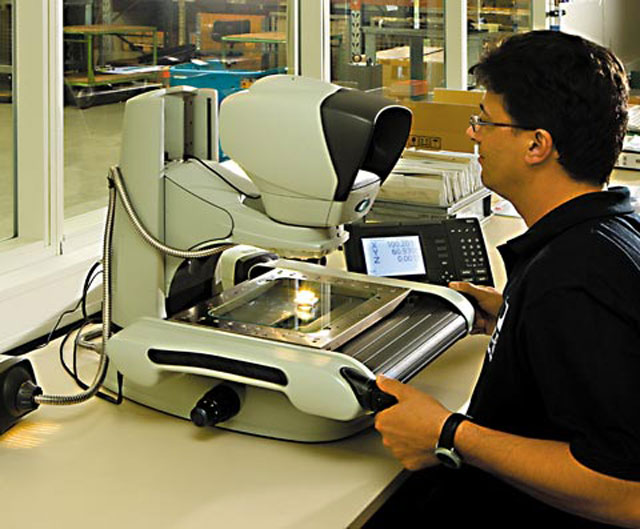

3-D-Messoptik VISION HAWK

Vision HAWK
X-Achsemm200
Y-Achsemm100
Z-Achsemm150

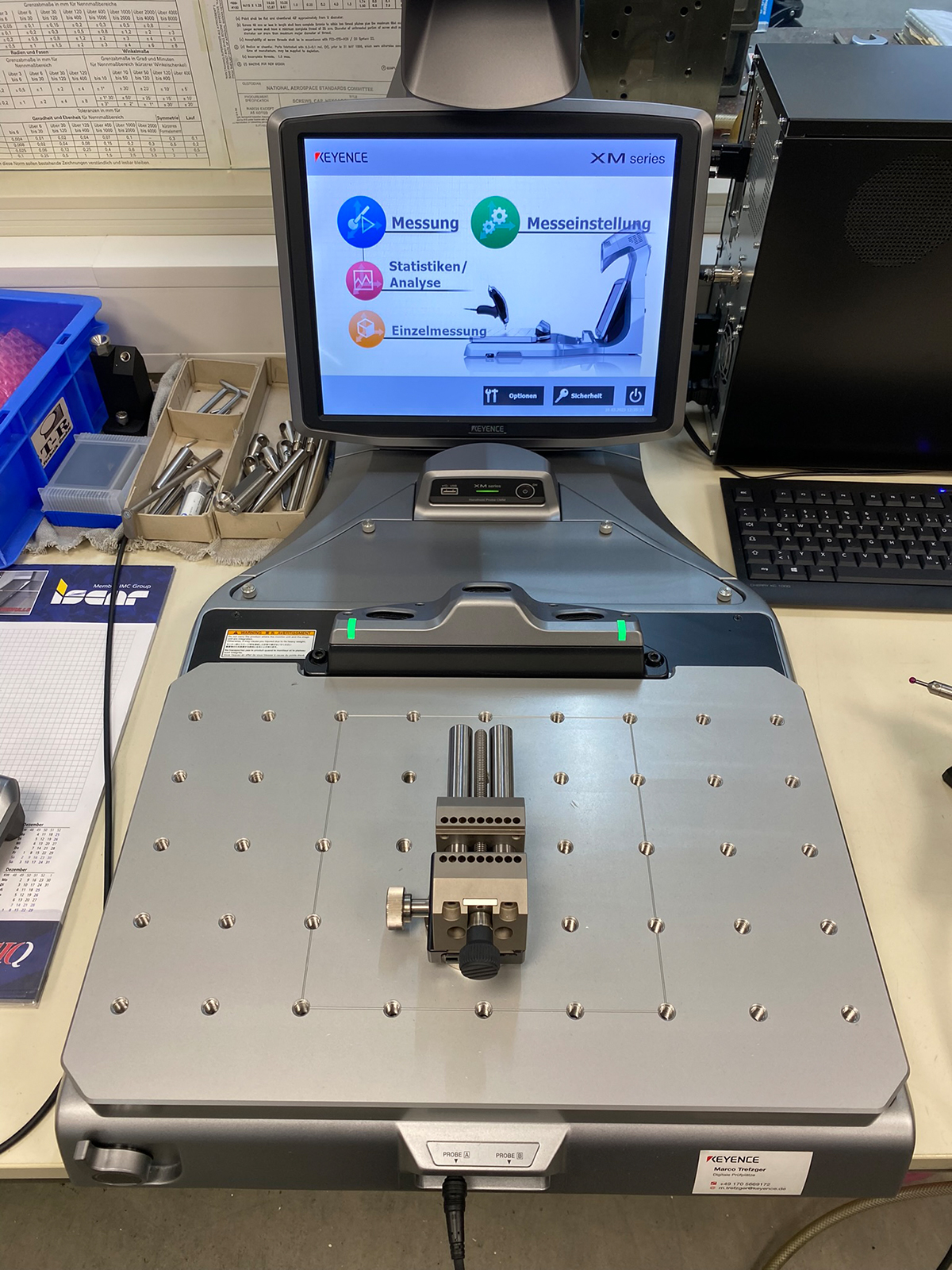

Keyence

Der digitale Prüfplatz
Keyence
Messbereichmm600 x 300 x 300

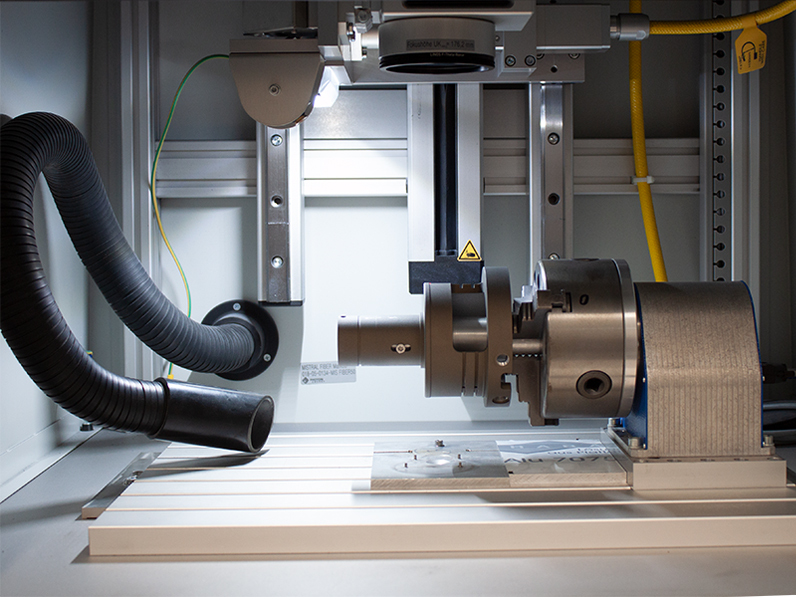

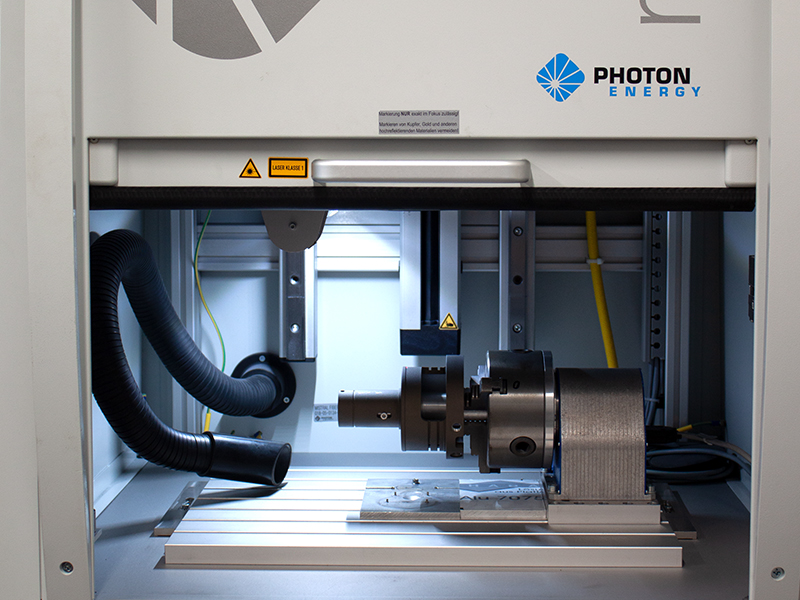

Laserbeschriftung

Mistral
Verfügbare LaserFiber Mark
ApplikationsbeispieleMetall - Gravur
Metall - Anlassfarben
Keramik
